淺析光伏柔性支架錨索結構，致力于減少柔性支架的倒塌和飛板事故。

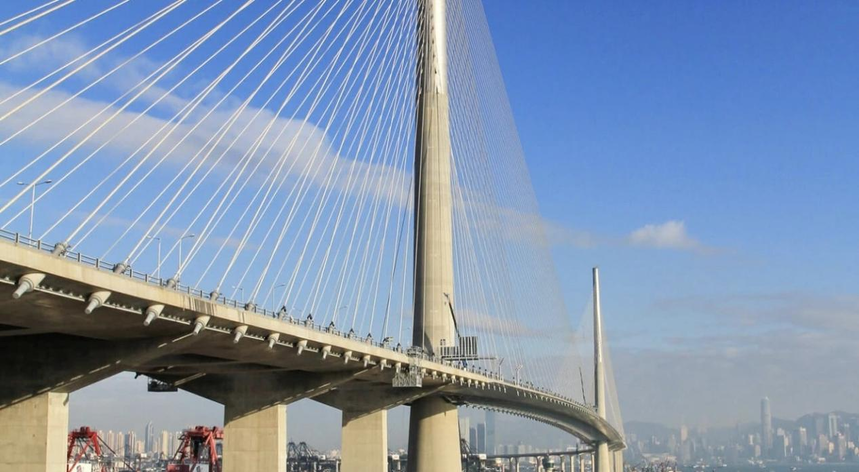

斜拉索橋梁具備跨越能力強、受力均衡、結構穩定、材料節省等優勢，其結構主要由索塔、主梁、斜拉索（鋼絞線和錨具）構成。光伏行業的柔性支架同樣擁有大跨度、高凈空、省材料以及對地形適應性強的特點。二者結構相似，同屬錨索結構領域的工程建筑。斜拉索橋梁設計科學嚴謹，施工質量把控嚴格。今天主要淺析橋梁拉索的部分結構。

斜拉橋跨度一般在幾百米到一千米左右，無論最終結構長度是多少，都需設置大量斜拉錨索，均衡錨固于索塔與主梁，以實現結構均衡受力，控制橋梁結構的彎矩和撓曲設計標準值。由于每根錨索連接位置和距離不同，每根拉索與橋面形成的夾角也各異。這種情況下，不同夾角角度的斜拉索與錨具的夾角姿態、偏轉角度的精度十分關鍵。

錨具安裝偏差標準依據工程類型確定，一般安裝偏差精度標準分多個等級。當錨索結構中錨具相對位置和姿態對結構穩定性要求不高時，可采用普通精度安裝偏差標準，精度要求安裝偏差在±10毫米以?xún)?nèi)，鋼絞線與錨具姿態夾角偏轉角度在±1度以?xún)?nèi)；當結構中錨具對應位置和姿態對結構穩定性要求較高時，安裝精度偏差標準為±5毫米，鋼絞線與錨具姿態夾角偏轉角度在±0.5度以?xún)?nèi)；當結構中錨具相對位置和姿態對結構穩定性要求極高時，安裝精度偏差為±2毫米，鋼絞線與錨具姿態夾角偏轉角度在±0.2度以?xún)?nèi)。錨索工程中，若鋼絞線與錨具的姿態夾角偏差過大，會引發張拉力不達標、磨損加劇、鋼絞線斷裂、結構受損等安全隱患。試想，若錨索結構工程的鋼絞線與錨具的姿態夾角偏差大于10度至50度，這樣的工程安全嗎？

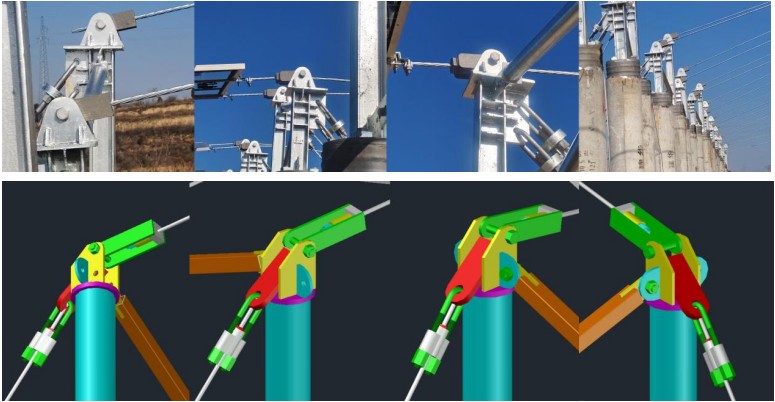

SNEC上海光伏展是全球最大的光伏展會，2024年參展商約3500家，參會人數約50萬。在光伏柔性支架參展商中，南京某新能源公司和天津文利新能源公司分別展示了各自的柔性支架夾角自適應鉸接式錨具。天津文利公司的鉸接式錨具結構是將錨具連接在活動銷軸上，類似萬向節功能，能在錨索±45度夾角的情況下，使鋼絞線與錨具姿態夾角精度達到0度。當鋼絞線施加預應力時，鋼絞線與錨具能同步適應角度變化，該結構產品特別適用于山地丘陵柔性支架。目前，這種角度自適應的組合錨具產品已應用于貴州、云南、浙江、陜西的柔性支架工程項目中。安裝后的測試結果顯示，完全能實現鋼絞線與錨具夾角精度偏差為0度的效果，且性能穩定，有效解決了現有固定式錨具因山地丘陵地形角度導致的柔性支架鋼絞線與錨具夾角姿態偏差過大的質量問題。

實現鋼絞線與錨具姿態偏差精度為0的自適應錨具不止上述幾種，還有多種更先進的自適應組合錨具技術，可實現柔性支架錨具姿態精度為0度的錨索產品，為柔性支架的技術與品質提升提供了更多選擇。
