用簡單易懂的方式講解光伏支架結構，讓您深度了解光伏支架！讓光伏支架少一些倒塌事故！

  光伏支架是光伏電站的組成部分之一，占比約 7%，雖看似在光伏電站中處于相對“低端”，被認為沒有多少技術含量，但其作用至關重要，如同光伏電站的骨架支撐著電池組件，質量好壞直接影響光伏電站整體的安全及使用壽命。相比之下，有技術含量的電池組件和逆變器創造了兩個全球第一，且性價比極高，高到超乎想象，而光伏支架卻未取得如此成績。固定光伏支架是光伏支架中使用量最大的一類產品型號，已有 20 多年應用歷史。在眾多科學工作者的不懈努力下，經過多年探索與實踐，光伏支架主要結構由排孔 U 型鋼優化為 C 型鋼，材料由黑帶鋼和熱板改為鋅鋁鎂鋼板，用鋼量也從每 1Mw60 噸優化減小到 30 噸以下，這是光伏支架行業共同努力取得的輝煌成績。然而，光伏支架在實際應用中問題凸顯，塌和組件“飛翔”事故頻頻發生，給國家造成無法估量的經濟損失。如何在不增加甚至進一步減少光伏支架材料使用量的前提下，成倍數提高光伏支架的安全性，是光伏支架行業亟待解決的技術難題。這乍一聽難以置信，似乎違背了現有技術下的行業認知界限。

極瑞光圓新能源科技有限公司是一家專業研發生產光伏支架的企業，愿將本公司在光伏支架領域的實用結構分享給業同仁，為光伏支架品質提升貢獻一份力量。初期光伏電站支架設計采用雙豎排結構，十幾年前的雙豎排結構沒問題，因為當時組件相對較小，尺寸為 990×1650，單塊組件面積為 1.63㎡。當時采用雙豎排結構合理，兩塊 1650 對接起來寬度只有 3.3 米，面積約為 3.27㎡，這樣的寬度和面積抗風、雪荷載值高，安全系數相應也高，所用光伏支架材料也更厚實，厚度大多在 2.5～3mm 之間。這種光伏支架結構出問題幾率非常小。

如今光伏電站進入大組件時代，電池組件增大到 1303×2384，面積為 3.11㎡，雙豎排兩塊組件對接面積為 6.22㎡，寬度為 4.8 米，單塊組件面積相當于老組件兩塊。目前用量最大的組件型號是 1134×2287，面積為 2.7㎡，兩塊組件面積為 5.41㎡，寬度為 4.8 米。在大組件時代，若仍采用老的雙豎排組件光伏支架結構，會給光伏電站埋下安全隱患，倒塌和飛板風險不可避免。風速越大荷載數值越大，波音 777 機翼寬度 3～6 米，幾十噸重的飛機起飛速度約為每秒 60 米，光伏支架與飛機相比級別相差甚遠。雙豎排與單豎排布置的荷載風震數值對比并非簡單的 1+1=2 的關系，而是 1+1=3、4 的數值關系。這種結構使得大組件光伏支架電站不具備抵御大風的條件。

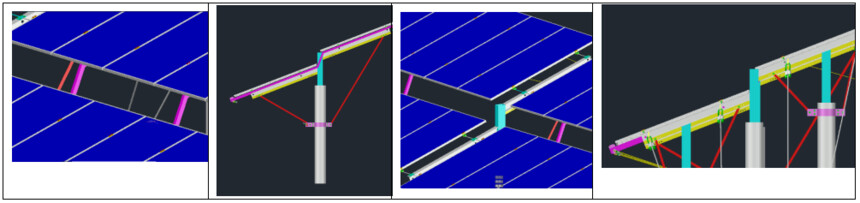

  為解決上述設計缺陷，減少光伏電站倒塌和飛板事故，公司研發了一種組件階梯錯縫隙安裝式光伏支架。這種結構能有效減少大風對整個光伏支架系統的破壞。其結構原理是南側（前面）一塊電池組件低于北側電池組件約 200mm 左右，南北兩排電池組件形成上下階梯式結構，同時形成具有泄風功能的光伏支架系統。這種結構使得南北排電池組件整體形成一個泄風槽，原理及功能類似于飛機機翼后部的擾流板，能有效削減南北兩排光伏組件的疊加荷載效應，減緩風壓，提高安全系數 1.5倍以上。這種設計結構解決了現有光伏支架的缺陷，消除了光伏支架倒塌的隱患，減少了倒塌事故的發生率。
