以簡單易懂的方式闡釋柔性支架結構，讓更多人深度了解柔性支架，實現柔性支架成本的優化與安全性的提升。

   在柔性支架邊部結構中，錨索及錨桿的優劣勢對整體安全至關重要。上一期分享了錨固樁基礎的基本常識，本期主要探討柔性支架邊部結構中錨索與錨桿的常見結構形式。

一、錨桿

柔性支架的錨桿主要以下幾種形式：

1. 筋軋螺紋鋼：柔性支架使用量較多的規格型號，屈服強度為830MP、930MP，直徑有20mm、25mm、28mm、32mm。在實際使用過程中，這種高強筋軋螺紋鋼因強度高缺乏一定韌性出現過斷裂現象，因此建議針對柔性支架錨桿應科學合理地選型，以減少事故發生。

2. 鋼筋HPB300：需要在工廠加工制作后到現場安裝，常用直徑為25mm、27mm。這種錨桿在使用過程當中幾乎沒有出現過斷裂現象，是比較安全的一種錨桿選型產品。錨桿廣泛應用于建筑、橋梁、礦山等領域，是成熟產品。將它應用到光伏柔性支架中，其優點是延伸率低，影響邊樁彎距量小，安裝快捷方便；缺點是成本高，耐腐蝕性較差，不適用于濕度較大、高鹽霧的海洋環境，海上柔性支架尤其不建議使用，因?yàn)樗鼤?huì)嚴重影響海上光伏柔性支架的使用壽命。

二、錨拉索

錨拉索分為兩小類：

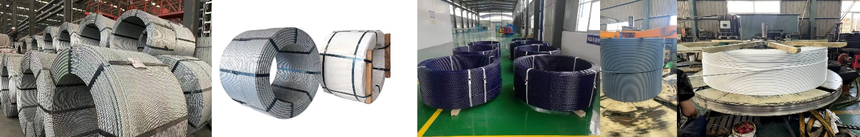

1. 鍍鋅鋼絞線：大部分采用直徑15.2和17.8，單根或雙根使用，鋼材材質為82b，強度多為1860MPa。這種結構的錨索裝置與錨桿類似，優點是成本相對較低。

2. 鍍鋅無粘接鋼絞線和填充型環氧鋼絞線：以這種鋼絞線為結構形式的柔性支架錨索，優點是成本低，可用于高濕、高鹽霧、高腐蝕環境，海上柔性支架可放心使用這種鋼絞線作為錨索裝置。關鍵技術在于確保鋼絞線與錨具的防腐技術以及錨具鋼絞線之間連接部位的密封防腐性能。極瑞光圓公司經多年研發，已生產出多種用于海上柔性支架的防腐錨具，即便在海水下10米的壓力環境中使用，也不會因密封的質量問題產生滲漏，該項技術已獲得多項國家專利。該錨索裝置存在一定延伸率，解決方法是在施工時嚴格按照柔性支架鋼絞線安裝指導手冊中的張拉施工流程操作，就可以完全規避因錨索這部分的延伸帶來的邊樁水平力造成邊樁產生一定彎矩現象，以實現柔性支架的鋼索與樁基礎的力平衡效果。

三、柔性支架錨桿裝置

   由玄武巖復合纖維筋或者是玄武巖復合管材為結構的柔性支架錨桿裝置適合海上柔性支架電站使用，它具有強度高以及極強的抗腐蝕性。具體詳細的技術參數，大家上網去查閱，這里就不再做重復介紹。由于玄武巖復合纖維筋材料的錨桿連接技術和安裝工藝難度較大，對其安全性的要求非常高，連接錨具的連接頭采用的是316不銹鋼或者是鋁合金套壓接后再做防腐，成本也非常高，截至目前為止，也未投入使用，所以這里就不再做進一步介紹，若有需要，請私信我。

提供柔性支架設計咨詢、專利服務，銷售優質柔性支架，致力于減少支架倒塌事故。
