淺析光伏柔性支架結構，實現柔性支架成本的優化與安全性的提升。

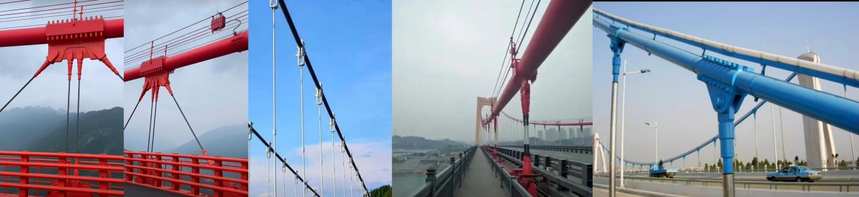

柔性支架設計前，需先了解懸索橋的基本結構常識。懸索橋主要由主纜、主塔、錨碇、主橋面（主梁）和吊索構成。均勻分布于主纜與主梁間的吊索，其作用是將主梁荷載傳遞至主纜，以維持橋梁結構穩定。吊索由鋼絞線、上端索夾及連接橋梁的錨具三部分組成。

柔性支架發展近十年，目前在一些項目中鋼絞線與主梁的固定還是采用U型螺栓。然而，U型螺栓與鋼絞線接觸面積太小，最多只有五個點，總面積不足五平方毫米，約為鋼絞線夾具標準值接觸面積的千分之一。這種設計是否符合錨索結構相關國家標準及規范？

采用U型螺栓固定鋼絞線存在明顯缺陷：其一，接觸面積太小，難以承受光伏柔性支架面臨的風、雪荷載以及風共振引發的擠壓與摩擦對結構造成的破壞；其二，若鋼絞線為無粘接PE護套，U型螺栓易擠壓破裂護套，破壞鋼絞線保護層，導致局部快速銹蝕、斷裂，縮短柔性支架使用壽命。

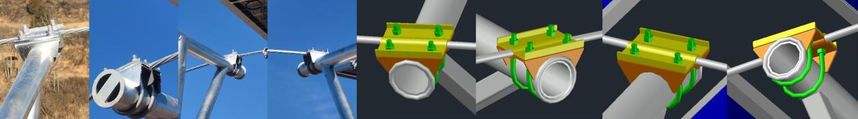

對比上述結構可知，鋼絞線夾具對索結構工程的性能與安全至關重要，是不可替代的基本結構及產品。用于柔性支架的鋼絞線夾具有多種，都可彌補上述柔性支架鋼絞線固定結構的缺陷。結構稍微復雜點的是能用于山地丘陵的光伏支架鋼絞線夾具。今天給大家介紹其中一款適用于山地丘陵柔性光伏支架的鋼絞線組合夾具，它由圓管梁、上下索夾及U型栓組成。該夾具與鋼絞線的摩擦接觸面積約是單個U型栓的1千倍，是2024年上海光伏展展出的唯一一款柔性支架萬向組合夾具，工作范圍為360度任意連接，它能有效解決山地柔性支架鋼絞線單一水平夾角安裝的結構缺陷，可靈活地適應山地丘陵多角度的鋼絞線固定需求，此款柔性支架鋼絞線夾具已安裝與多個柔性光伏支架電站項目中，實踐證明它能有效減少鋼絞線連接固定處的磨損，增加強度，避免轉角角度過大導致的質量隱患，顯著提升柔性光伏支架的質量與安全性能。

提供柔性支架設計咨詢、成本預算、專利服務。
