以簡單易懂的方式闡釋柔性支架結構，讓更多人深度了解柔性支架，實現柔性支架成本的優化與安全性的提升。

隨著光伏發電技術的持續發展，光伏電站所采用的電池組件功率持續攀升，從早期的 200 多瓦大幅躍升至如今的 700 多瓦，大組件時代已然來臨。這一發展趨勢是光伏技術進步的必然結果，彰顯了電池組件產業的蓬勃活力，勢不可擋。這似乎給光伏支架行業帶來了挑戰，一些人竟有意限制電池組件尺寸的進一步增大，這無疑是不合理的想法。昔日慈禧太后權勢滔天，也無法讓汽車遷就封建禮教。同理，光伏支架行業必須順應時代潮流。當下常用組件功率多在 600 至 700 瓦，未來電池組件制造商或許還會加大組件尺寸。

大組件時代給光伏電站的整體結構以及光伏支架設計帶來了新挑戰，尤其是光伏跟蹤支架的設計難度顯著增加。有些人無端地將光伏電站的倒塌飛板事故歸咎于電池組件尺寸過大，實則毫無依據。事實上，光伏電站支架的倒塌和飛板事故與電池組件大小并無直接關聯。

作為光伏支架的設計生產企業，理應積極響應光伏電站新技術發展需求，對光伏支架設計結構進行變革，這才是確保光伏電站安全穩定及光伏支架行業正常發展的根本。具體可從以下兩方面著手：

其一，針對光伏固定支架與跟蹤支架，應盡可能拆分大組件組合后的疊加面積。例如，將光伏電站沿用多年的電池組件雙豎排布置結構調整為單豎排布置結構。如此，即便在同等用鋼量的情況下，支架的安全強度也能大幅提升，有效增強電站安全性。

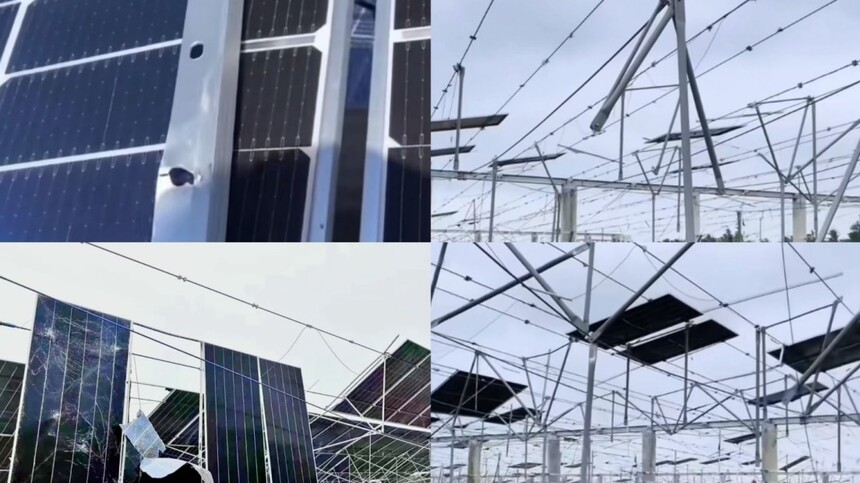

其二，解決光伏電站電池組件飛板問題。以往大風過后，常出現支架尚存而電池組件被吹飛的現象。其根源在于，早期光伏電站安裝組件時僅固定組件鋁邊框的四個點，彼時組件尺寸面積約為現今的一半，鋁合金邊框厚度達 2 毫米，高度為 50 毫米。如今，電池組件面積大幅增加到原來的兩倍，經科技人員不懈努力的輕量化設計，鋁合金邊框厚度減至 1 毫米左右，高度降至 30 毫米。若仍沿用四點固定法，僅靠四個 8 毫米螺絲連接在電池組件背框厚度不足 1 毫米、寬度不足 5 毫米的鋁邊框孔上，大風天氣下組件極易飛離。

因此，無論是固定支架、跟蹤支架還是柔性支架，面對大組件時都應通過優化光伏支架結構來提升安全可靠性。建議當光伏電站項目地區風壓低于 0.35 時，可采用現有的兩根檁條結構，用四個 8 毫米螺絲固定電池組件背邊框；若為柔性支架，則應采用能滿足負風壓強度的組合夾具連接電池組件，切不可只用螺絲固定電池組件背面的四個安裝孔，因這種方式已導致多起柔性光伏支架飛板事故。若項目地區風壓大于 0.35，固定支架應采用三根檁條結構，柔性支架應采用三根主鋼絞線結構固定電池組件；固定支架組件與光伏支架結合處建議采用六螺絲固定；柔性支架可采用組合夾具作為電池組件與鋼絞線的連接裝置。在風壓大于 0.6 的地區，不宜直接用螺絲固定組件背板安裝孔，而應采用鋁合金壓塊固定；柔性支架應采用六個點位的更高強度組合夾具固定電池組件。上述結構能有效保障光伏電站安全，規避電池組件飛板現象，但會增加光伏電站前期投入成本，且需電池組件行業協同合作，重新設計光伏組件定位孔或明確六個點的鋁合金壓塊固定位置。在當前組件行業競爭激烈的情況下，實現這一目標困難重重，但鑒于其是光伏電站不容忽視的重大安全隱患，仍值得各方努力探索，相信終有一日能夠達成。

提供柔性支架設計咨詢，專利服務。讓光伏電站少一些倒塌和飛板事故！
