以簡單易懂的方式闡釋柔性支架結構，讓更多人深度了解柔性支架，實現柔性支架成本的優化與安全性的提升。

光伏柔性支架的主要構成材料為鋼絞線，其在光伏柔性支架的材料占比中可達 60%以上。因支架結構形式的差異，鋼結構占比有所不同，在部分特殊設計結構的柔性支架中，鋼絞線的使用量甚至能高達 80%。故而，鋼絞線的恰當選型對成本控制與質量保障起著關鍵作用。

鋼絞線主要分為兩大類。其一應用于電力金具行業，主要在輸變電線路工程里使用。在柔性支架發展的初始階段，多數采用的便是這種電力鋼絞線。這類鋼絞線大多采用 355B 材質，該材質的鋼絞線延伸率偏高，通常適用于低負荷設備，且價格頗為低廉。此類產品的生產廠家多集中于河北任丘。其二是預應力鋼絞線，其母材材質一般為 82b，強度等級常見為 1770MPa、1860MPa、1960MPa 等。這種鋼絞線常見的絲結構是由七根圓形截面的鋼絲組成，以一根鋼絲為核心，其余六根鋼絲環繞其呈螺旋狀絞合而成，憑借其材質特性，具有強度高、韌性佳、低松弛的優勢。當前，柔性支架使用的鋼絞線直徑為 12.7 毫米、15.2 毫米、17.8 毫米和 21.6 毫米較為常見，全國很多地區都生產預應力鋼絞線，生產廠家較為集中在天津地區。其中，柔性支架使用量最大的兩種鋼絞線是直徑 12.7 毫米和 15.2 毫米的，這兩種鋼絞線僅天津地區的不飽和年產能約達 450 萬噸，按照每 1MW 柔性支架平均用量 7 噸鋼絞線來計算，即便僅投入一半產能，也足以滿足 300GW 柔性支架的需求。天津的鋼絞線產業鏈完備，產品品質優良，價格實惠，交貨周期短。

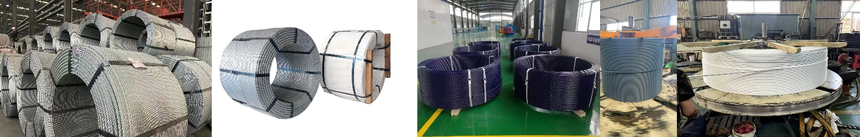

伴隨基建市場的需求變化，鋼絞線衍生出諸多品類，如鍍鋅鋼絞線、鍍鋅鋁合金鋼絞線、PE 無粘結鋼絞線（涵蓋鍍鋅無粘結或非鍍鋅無粘結鋼絞線）、填充型環氧鋼絞線以及填充型環氧 PE 鋼絞線等。這類鋼絞線廣泛應用于橋梁、民用建筑、風電、光伏發電的柔性支架等領域。近年來，由于光伏柔性支架數量急劇增長，鋼絞線的需求量也隨之大幅攀升。然而，光伏柔性支架究竟選用何種鋼絞線才能確保安全性并達到預期設計使用壽命呢？鑒于人們對鋼絞線認知的差異，對于其在柔性支架上的合理應用眾說紛紜。那么，究竟哪一種鋼絞線更契合光伏柔性支架，既能實現成本節約又能保障柔性光伏支架的使用年限呢？科學的做法是依據項目所在地的實際情況合理選擇鋼絞線，即如何依據項目所在地的氣候條件恰當選擇柔性支架用鋼絞線。以下是極瑞光圓新能源科技公司針對柔性支架用鋼絞線選型提出的建議，僅供參考：在年平均降雨量低于 300 毫米的地區，推薦采用非鍍鋅無粘結鋼絞線，其成本相對較低；年平均降雨量處于 300 - 500 毫米的地區，可選用非鍍鋅無粘結鋼絞線或鍍鋅鋼絞線；年平均降雨量在 500 - 700 毫米的地區，建議采用鋅鋁合金鋼絞線；年平均降雨量在 700 - 1200 毫米的地區，推薦采用鍍鋅無粘結鋼絞線；年平均降雨量超過 1200 毫米的地區（涵蓋海邊 30 公里范圍內地區、海灘以及海上柔性支架），建議采用填充型環氧鋼絞線并外加 PE 套層，因?yàn)檫@種型號的鋼絞線密封性極佳，高濃度腐蝕鹽霧無法向內滲透，從而有效防止鋼絞線腐蝕生銹，避免對使用壽命造成影響。填充型環氧鋼絞線在海上的使用年限通常能超 30 年，是海上風電和海上光伏項目的理想鋼絞線選擇。
